一 、整車要求

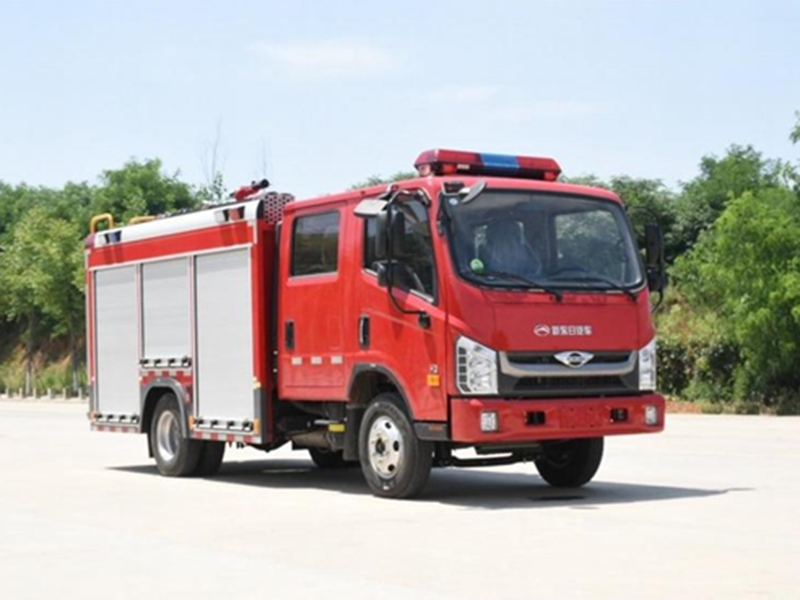

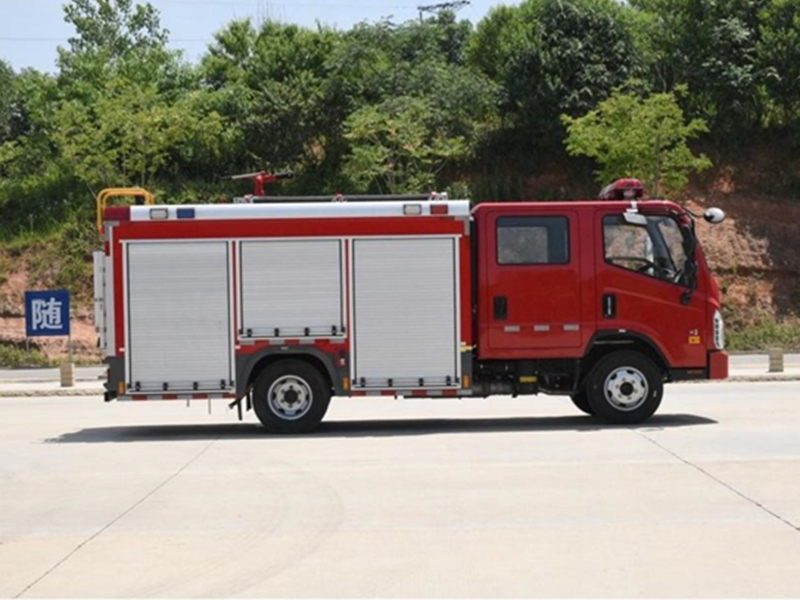

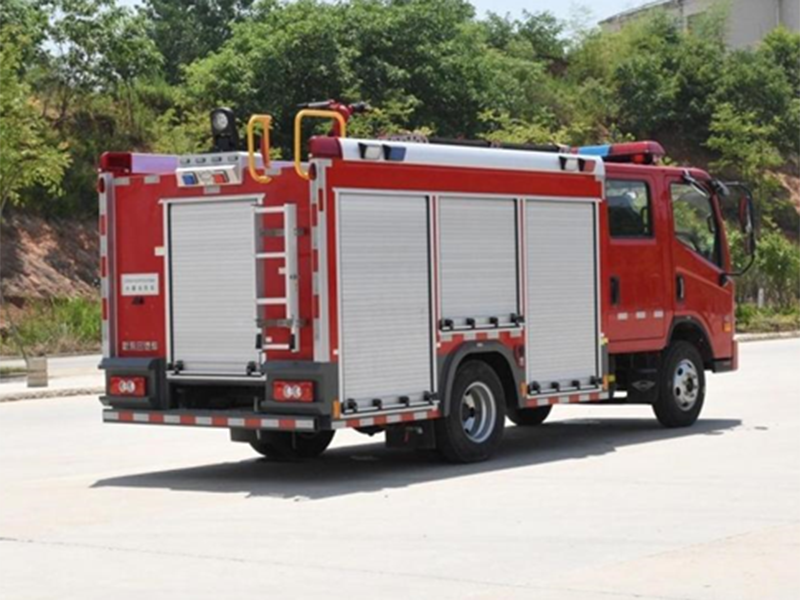

2 .5噸福田H2 水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等

部件組成，該車裝配鋁合金后爬梯(可拆卸),泵房在整車尾部，罐體為鋼板焊接式，

罐體材質為優質碳鋼板，罐體內部做防腐處理，載水2 . 5方。該車裝備上海茸申

CB10/20 消防泵，成都威斯特 PS8/20W消防炮。

二、 整車主要參數

外廓尺寸： 6370 x2120x2800mm

**總質量： 7130 kg

額定質量： 2500 kg

整備質量： 4180kg

載液量： 罐體容積2500L

**車速： 95km/h

水泵額定流量： 20 L/s@1.0MPa

消防炮額定流量： 20 L/s@0.8MPa

消防炮射程： ≥50 m

接近角/離去角： 13°/13°

三 、底盤主要參數

型     號 ：BJ1076VEADA-51  福田國六底盤

驅動型式：4×2

軸    距： 3360 mm

**車速： 95km/h

發動機型號： Q28-130C60

額定功率： 96KW

總 質 量 ：7360 kg

四  、 駕  駛  蜜

結    構：平頭、四開門雙排駕駛室。

座位設置：前排3人(含駕駛員)+后排3人

設   備： 除原車設備外，加裝有100W **報器、取力器**開關及****盒。

五、 容罐

容   量： 水2500L

材    質： 水罐采用優質碳鋼板，罐體內部進行腐處

理，水罐底板4mm 碳鋼板，水罐側板及封板3mm碳鋼

板，水罐頂板3mm 碳鋼花紋板；

結    構： 鋼板焊接式， 內設防蕩板

設   備： ◇ 1個人口蓋，帶有快速鎖緊及開啟裝置

◇ 1個溢流裝置

◇ 1個液位指示計

◇1個排污口，手動閥**

技術要求： 符合XF39《 消防車消防要求和試驗方法》的有關規定

六   、消  防  泵

型  號：上海茸申CB10/20 型

流   量： 20L/s

壓    力：1.0Mpa

**吸深： 7m

引水時間： ≤35s

真空泵形式： 活塞式

安裝形式： 后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各

部件連接。

罐出水管路： 設有1個 DN100 的罐出水管路，水由

罐體進入消防泵，裝有1只 DN100 手

動蝶閥，通過 DN100 撓性接頭連接水

罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接100

吸水管，螺紋式管牙接口(KA100 捫蓋密封);

出水管路： ※消防泵左右各有1個 DN65 的常壓出水口；

※ 1 個DN65 的炮管路，采用DN65 撓性接頭，用DN65 炮球閥**。

注水管路：  ※ 2個DN65管路(外注水)位于前器材箱內部兩側；

※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路： 為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球

閥。

八、 取力器

型    式 ：夾心式(全功率)

操    縱：電磁閥**(電動操控)

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九 、消防炮

型   號：成都威斯特PS8/20W 型

流   量： 20L/s

射    程： ≥50 m

壓    力：0.8MPa

回轉角度： 水平360°,俯仰-35°~70°

十 、器材箱

材   質 ：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構 ：全鋼框架焊接結構，車身左右各3扇鋁合金卷簾門，后泵房后側1 扇鋁合

金卷簾門，輕便可靠、噪聲小。

器材布置原則

◇  按戰斗編成和戰斗展開設計器材集成；

◇  按人體工程學原理設計各種器材托架；

按使用邏輯關系和使用頻率放置器材；

站在地面或踏板上2個動作內取用任何器材。

一 、電器系統

※  駕駛室頂部配備1.2米長排豪華紅紅 LED **。

※整車后頂部安裝50W LED  消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有2個紅藍爆閃燈及2個側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有

照明燈，并符合GB4785 規定。

※ **報器功率為100W; **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力

表、液位計、電源總開關及器材箱燈開關等。

十二、  總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956《 消防車性能要求及試驗方法》的規定；

3、 液罐質量符合 XF39 的規定；

4、 整車外觀美觀大方，平整度符合 XF39 的規定；

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十三、  隨車文件

1) 底盤使用說明書

2) 底盤維修手冊

3) 底盤質量保修卡

4)  底盤合格證

5) 隨車工具清單

6)消防車交接清單

7)消防車使用說明書

8)消防車消防器材清單

9)消防車合格證

10)消防車跟蹤服務卡

四  、器材配置

20常壓水罐消防車

器材標準配置表——螺紋式
