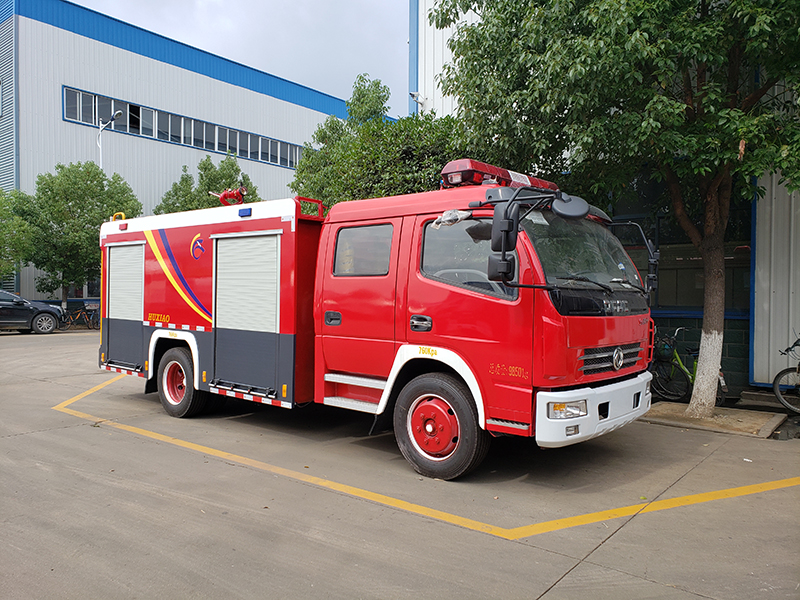

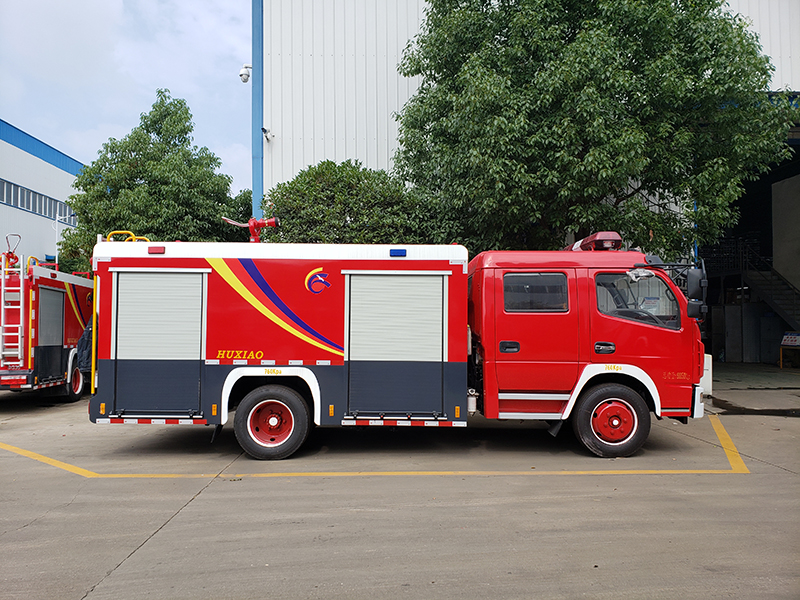

一、 底  盤

型    號：東風汽車股份有限公司/EQ1110SJ8BDC

發 動 機：東風朝陽朝柴動力有限公司

型號：CY4SK251

外形尺寸：長：6950 寬：2200 高：2980
排放標準：GB17691-2005(國Ⅴ),GB3847-2005

功率：115kW

驅動型式：后輪驅動

軸    距：3800mm

二、 駕駛室

結     構：雙排座駕駛室

座位設置：2+3人

駕駛室內

設    備：除原車設備外,加裝有取力器**開關、100W**報器、回轉**開關、電臺電源線樁頭。

三、 容  罐

容    量：水：2360Kg   泡沫1200Kg

材    質： 水罐：優質鋼板

           泡沫：優質鋼板

結    構： 框架焊接。內設防蕩板

設    備：2個人口孔，帶有快速鎖緊及開啟裝置。

2個液位指示器。

2個排污口，帶不銹鋼球閥。

2個注水口（左右各一）

四、 消防泵及管路系統

消防泵：CB10/30常壓消防泵

流    量： 常壓30L/s

壓    力： 常壓1.0

安裝型式： 后置

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。

出水管路：

 兩側各1個出水口；

 通過罐到罐頂部有1個直徑≥89mm的水炮管路；

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。

五、 消防炮

型    號：PL24型消防炮

流    量：24（1/s）

射    程：水≥45m    泡沫≥40m

壓    力：1.0MPa

六、 取力器

型    式：全功率夾心取力器

冷卻方式：強制式水冷

潤滑方式：飛濺式油潤滑

七、 器材箱及泵房

材    質：骨架為優質鋼,蒙板為鋁合金板粘接結構

結    構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。

開    門：器材箱左右兩側均有鋁合金卷簾門，輕便可靠、噪音小。

器材布置原則

v 所有器材放置確保戰斗展開時隊員不干涉；

v 按照使用頻率和器材重量及外形放置器材；

v 按照戰斗編成和器材使用邏輯關系放置器材；

v 按照人體行為科學放置器材。

八、 翻板踏腳

材質：框架為高強度型鋼，蒙皮為花紋鋁合金板。

結構：采用彈簧與門止口雙重固定。

九、電器系統

車頂前面采用長排**（位于駕駛室前頂端）；

車頂后配有24V、60W照明燈1只；

車輛兩側上方配有爆閃燈；下方安裝側安全標志燈；

**報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器件安裝在駕駛室內。

十、總體技術要求

1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。

2、整車外觀保持一定的平整度，且符合有關規定。

3、所有鉚接保持一定的密度，符合企標規定。

4、所有焊接牢固，光潔，平整，符合企標規定。

5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
