【整車技術參數】

產品**

程力牌

公告批次

364

產品名稱

灑水車

產品型號

CL5180GSS6BXT

總質量(Kg)

18000

罐體容積(m3)

10.69

額定載質量(Kg)

10280,10215

外形尺寸

8080×2520×3020

整備質量(Kg)

7590

貨廂尺寸

XX

額定載客(人)

準拖掛車總質 量(Kg)

駕駛室準乘人數 (人)

2,3

鞍座**載質 量(Kg)

接近角/離去角 (°)

19/11

前 懸 / 后 懸 (mm)

1260/2320

軸荷(Kg

6500/11500

** 高  車 速 (Km/h)

105

備注

1.僅采用軸距4500mm和前懸1260mm;該車主要用于城鄉道路和園林綠化

灑水；主要裝置為罐體、灑水泵、噴灑裝置；2.罐體總?cè)萘浚?0.69立方米， 有效容積：10.21立方米，介質：水.罐體外形尺寸(長×寬×高)(mm):4000  ×2350×1600;3.側防護采用Q235材料，焊接連接，后防護為整體式結構，  下邊緣離地高460mm;4.隨底盤選裝駕駛室，ABS系統**器型號/廠家：J

ABS/焦作博瑞克**技術有限公司，ABS/ASR-24V-4S/4M/襄陽東風隆誠機 械有限責任公司

【底盤技術參數】

底盤型號

EQ1185LJ9CDE

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距

4500

輪胎規格

295/80R22.518PR,10.00R2018PR,275/80R22.518PR

鋼板彈簧片數

8/10+7,8/-

前輪距

1862,1933,1949

燃料種類

柴油

后輪距

1806,1865

排放依據標準

GB17691-2018國VI

發動機型號

發動機生產企業

排量

功率(Kw)

YCS04200-68

B6.2NS6B210

B6.2NS6B230

D4.ONS6B195

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司

4156

6200

6200

4000

147

154

169

143

概    述

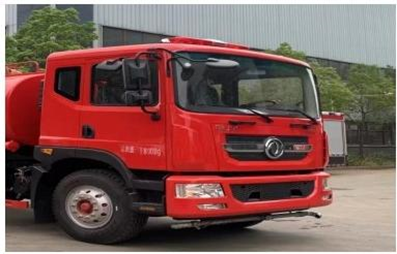

◆大多利卡排半駕駛室，采用高強度鋼板和封閉式結構，形成有 效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程 合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙 密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑 料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提高 行車安全；

◆平頭駕駛室全金屬封閉式結構，可乘座2,3人；

◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺 下方裝有多功能電子**報器，車頂裝有**；

◆駕駛室內冷暖空調、擱物箱等人性化設計， 一應俱全。

大多利卡排

半座駕駛室

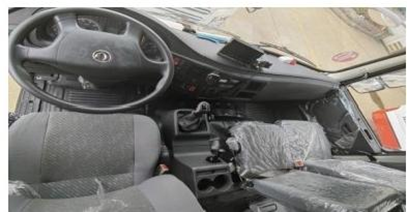

前排駕駛位

水罐容積(L)

1200

罐體材質

優質碳鋼材質

人孔

設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口

設溢流口1個。

排污口

1個排污口，手動閥**。

注水口

在水罐右側接1只DN65接口

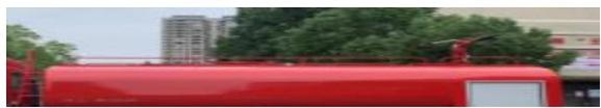

罐體示意圖

材質及工藝

◆水罐采用優質碳鋼罐體；

◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、 車輛運載平穩安全等特點；

◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證 罐體焊縫質量的原樣性。

◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。

型式

夾心式(全功率)

參考圖

操 縱

電磁閥**(電動操控)

冷卻方式

強制可調式水冷

潤滑方式

飛濺式油潤滑

材質

骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和

新型隔熱防護板。

圖示

器材放置

◆按戰斗編程和戰斗展開設計器材集成；

◆按使用邏輯關系和使用頻率放置器材；

◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所

有器材 ；

車頂

采用花紋板鋪設(限車廂頂部)

圖示

消防泵：

CB10/30常壓消防泵

流  量：

常壓30L/s

壓  力：

常壓1.0MPa

安裝型式：

后置

真空泵：

活塞式

引水時間≤35s,吸深≥7m。

**真空度：≥85kPa;

真空泵材質：

耐磨、抗腐蝕達到密封要求：

**真空度：≥85kPa;

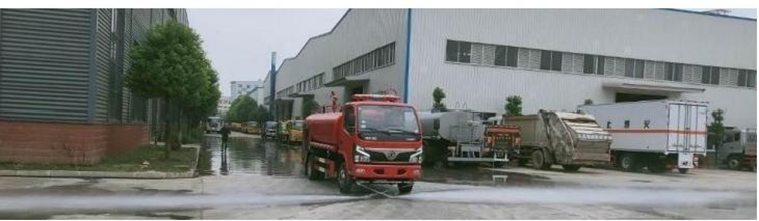

前沖

標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調 節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同

時實現對多車道灑水降塵。

圖示

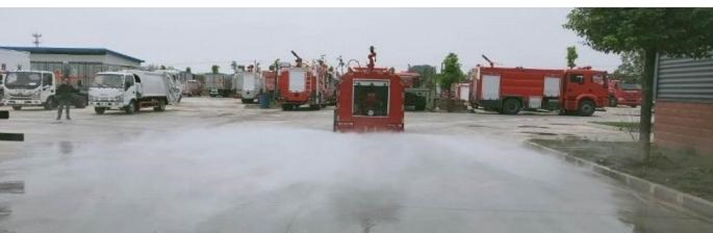

后灑

雙側后灑，灑水面積15m2

圖示

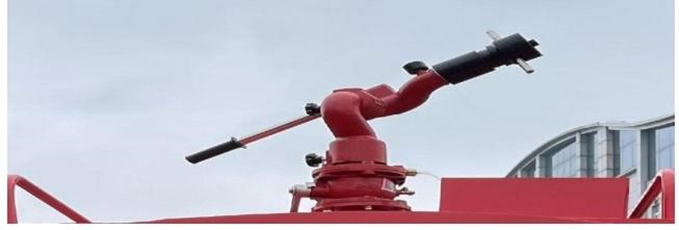

消防炮

流量達到20L/s,柱狀射程約48m,可用作消防救援滅火。

圖示

附加電氣

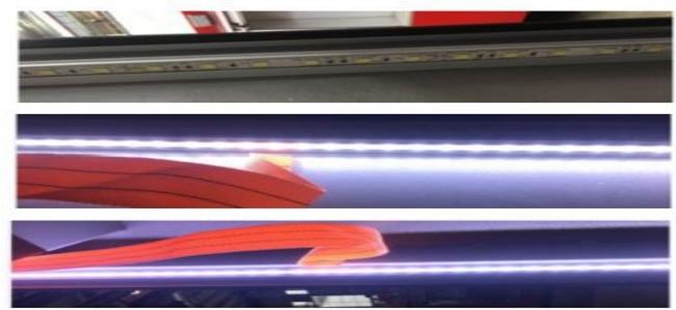

設**電路

**照明

消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。

圖示

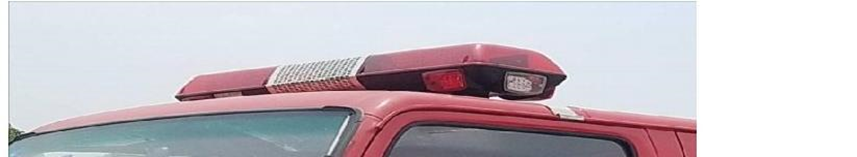

**示裝置

駕駛室頂部配備長排豪華紅紅LED**，**報器及其**盒在駕

駛室內。

儀表板及

板上設備

儀表板位于車尾部的泵室內，
